Máquina Óptica de Medição

DESCRIÇÃO DO PRODUTO:

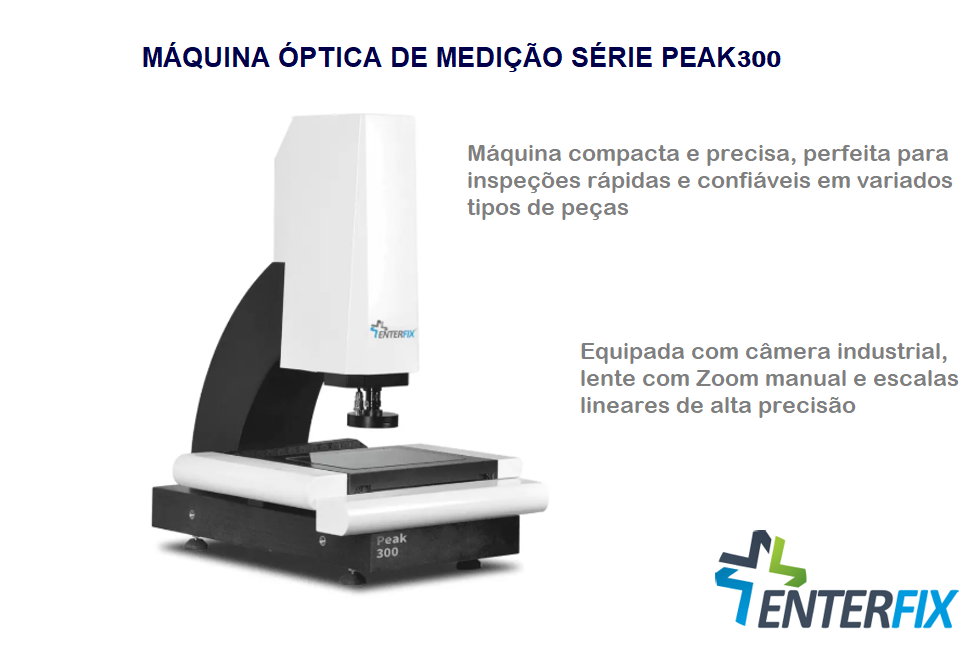

A Peak 300 é uma máquina de medição óptica compacta e precisa, ideal para inspeções rápidas e confiáveis em variados tipos de peças.

Equipada com câmera industrial, lente com zoom manual e escalas lineares de alta resolução, garante medições 2.5D com alta repetibilidade.
Possui excelente sistema óptico e de imagem, combinado com software de medição robusto que proporciona flexibilidade para diversos cenários de aplicação.

ESPECIFICAÇÕES – PEAK 300
Dimensões: (L*W*H) 810 x 610 x 1055 (mm)
Faixa de medição: (X*Y*Z) 300 x 200 x 200 (mm)
Precisão: 3 + L/200 (μm)
Repetibilidade: 3 μm
Imagem e medição: Câmera CCD digital HD GIGA de 1,3M pixels
Lente Zoom: Manual. Lente Zoom 0.7–4.5X (opcional: zoom manual com feedback eletrônico ou zoom automático)
Ampliação: 18–195X (varia conforme o modelo da câmera)
FOV: 8.1–1.3 mm (depende da combinação câmera + lente)
Distância de Trabalho: 90 mm
Escala linear (resolução): 0.5 μm
Sistema de Acionamento: Controle CNC, motor servo AC em loop fechado; controle por joystick, mouse/teclado
Sistema de Iluminação: LED programável em oito zonas, luz paralela inferior
LED opcional: anel de 40 zonas, luz coaxial, fonte de luz ajustável
Peso: 330 kg
